一台完整的成像系统包括成像仪和采集分析软件，成像仪又主要包括相机，镜头，光源，滤光片，暗箱等设备，每个部件都对成像质量有着不同程度的影响；采集分析软件的操作便利性，简洁性往往也是选择的一个要素。如果只需要拍核酸胶和普通蛋白胶，那对成像仪的要求较低，软件的操作便利性是一个重要考量因素，但是对于做化学发光的用户而言，因为要捕捉到微弱的化学发光，需要高灵敏度，同时还要求比较高的动态范围，所以化学发光成像系统的参数理解对于选择一台成像设备至关重要，快跟小编一起来看看吧！

1。什么是分辨率，它与像素值有什么关系？

分辨率的大小和像素值是分不开的，像素值是指CCD能分辨到的最小感光元件，我们平时说的多少万像素就是这些感光元件的个数。像素越多，成像也越细腻。但仅仅是高像素也并不一定代表是好的CCD，像素大小也是很重要的因素，相同数目的像素，排列越密集，像素之间就越容易出现电流干扰，但增大像素尺寸，成本将会以几何级数提高。为了提高CCD的图像灵敏度，经常会用像素合并的技术，它可以用来提高像素尺寸的大小，提高灵敏度。

2。什么是像素合并，他有什么意义？

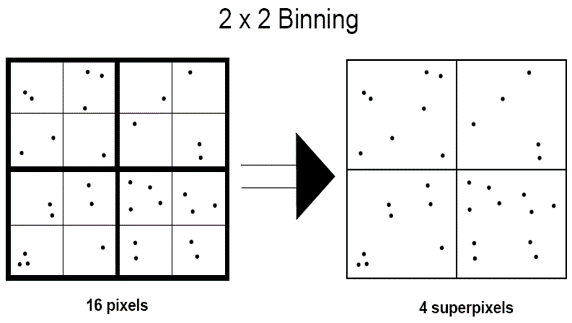

图示为2×2的像素合并，感光芯片的原始分辨率为16（4x4）像素。启用 2x2 的 Binning 模式，相当于将4个像素作为一个像素的模式读出，以这种模式拍摄可以将4个像素点所采集的信号叠加，相机灵敏度可以提升至原始输出的4倍，但是输出的图像分辨率却为原始分辨率的四分之一。同理，采用4x4的 Binning 模式，相机灵敏度可提升至原始输出的16倍，但图像分辨率降至原始分辨率的十六分之一，因此可以通过像素合并（Binning），增加像素尺寸，提高灵敏度，但会降低分辨率。

3。为什么需要制冷CCD，它适用于哪些情况？

在曝光时间超过5-10s时，CCD芯片就会发热，没有制冷设备的芯片，这种产热出现的“白的像素点”就会遮盖图像，图像到处可见雪花。降低CCD的噪音就能提高CCD的监测能力，噪音在制冷CCD中基本可以被深度制冷的Peltier消除。化学发光本身信号较弱，需要更长的曝光时间，所以对CCD的降噪要求很高，应该选用深度制冷CCD相机和高通透镜头相结合，才能捕捉到微弱信号，减少背景噪音，提高成像清晰度。

4。什么是动态范围，它如何反映CCD的性能？

动态范围决定着你能否同时在一张胶上面同时看到强信号和弱信号，而且他们之间能够保持比较好的定量关系，一般动态范围采用数量级来表示，数量级越大表示动态范围越宽。简单来说，动态范围表示一个图像中最亮和最暗的比值，动态范围值越高，CCD性能越好。

5。什么是量子效率？

量子效率（QE）其实就是感光芯片将光子转化为电子的效率。不同CCD的量子效率差异较大，且CCD的量子效率与入射光的波长有关。

6。成像过程中的三种噪声

成像过程中有三种不可避免的“噪声”，他们会对成像结果产生影响。散粒噪声：由于光信号的量子特性，入射到芯片的光子变成电子时不确定性被称为散粒噪声，它是相机的物理特性，无法避免；读出噪声：相机在将电信号转换成数字信号时，读出信号时产生的噪声，读出噪声越小，越容易检测到微弱信号；暗电流噪声：相机传感器内部的硅晶格产热所产生的电子被称为暗电流。暗电流以每个像素每秒产生的电子表示（e-/p/s），是通过长时间累积产生，因此CCD在长时间曝光过程中会产生暗电流。由于暗电流是热效应累积，因此降低暗电流的主要措施就是用深度制冷CCD，这也是化学发光长时间曝光减少背景噪音的方法。

7。光圈值F对成像有什么影响？

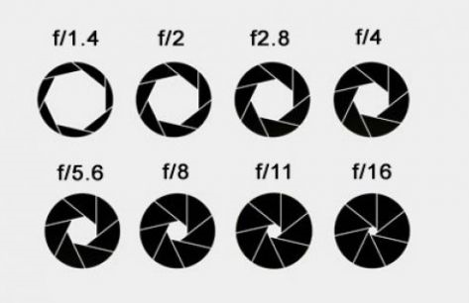

光圈：用来控制透过镜头进入机身内感光面的光量，它的大小决定着通过镜头进入感光元件的光线的多少。光圈F值为焦距与镜头直径的比值，F值越小即镜头直径越大，光通量越大，灵敏度越高。

北京百晶生物推出的BG-gdsAUTO710pro一体式化学发光成像分析系统，内置计算机，高分辨率制冷CCD，大光圈定焦镜头，流畅便捷的操作软件，给您提供漂亮的western条带。

相关技术咨询和产品资料，可添加技术人员的企业微信。
